Control de corriente de puesta a tierra del núcleo del transformador IP66 MODBUS para protección de la subestación

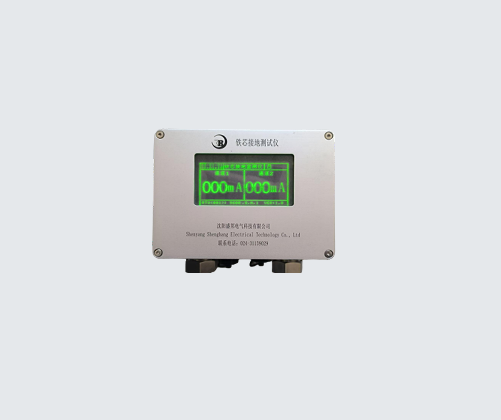

Monitor de corriente de conexión a tierra del núcleo del transformador

Resumen del producto

Durante el funcionamiento del transformador,el efecto combinado de los campos eléctricos y magnéticos generados por los devanados provoca diferentes potenciales en varios componentes del núcleo de hierro (incluidas las piezas de sujeción y otros accesorios)Si el núcleo de hierro no está conectado a tierra de manera fiable, puede producirse una descarga intermitente debido a las diferencias potenciales, lo que daña la estructura de aislamiento.Las fallas de puesta a tierra de varios puntos en el núcleo de hierro del transformador formarán bucles cerrados entre cada par de puntos de puesta a tierra a través del cuerpo del núcleo de hierro y los cables de puesta a tierra.El flujo magnético alternado que interconecta estos bucles induce corrientes circulantes dentro de ellos, lo que conduce a un sobrecalentamiento local del núcleo de hierro.que represente una amenaza crítica para el funcionamiento seguro del transformador.



Funciones

(1) Supervisa continuamente los valores de corriente del circuito de conexión a tierra del núcleo de hierro y de las piezas de sujeción.
(2) Dispone de una función de memoria de corriente máxima.
(3) Muestra los valores de corriente en tiempo real, los valores de corriente de alarma y los valores máximos de corriente registrados.
(4) Soporta la salida de señal de alarma de valor de conmutación.
(5) Los umbrales de alarma se pueden establecer localmente o mediante el ordenador superior.
(6) Equipado con función de comunicación remota RS485.
(7) Viene con una interfaz de salida de señal de instrumento de 4-20mA.


Características del producto

(1) Este monitor de corriente de conexión a tierra del núcleo del transformador mide corrientes que van desde 0 a 10 A. Muestra el valor de la corriente máxima y la corriente máxima registrada para cada evento de alarma,ayudar a los usuarios a realizar un seguimiento del estado de funcionamiento del transformador de manera conveniente.
(2) Para su instalación,el plomo de conexión a tierra del núcleo del transformador principal pasa por la abertura superior del monitor sin modificar el cableado original del núcleo del transformador probadoNo presenta riesgos de seguridad para los transformadores en servicio, con una fuerte inmunidad a las interferencias electromagnéticas y eléctricas externas.el dispositivo proporciona una alta precisión de medición y lecturas precisasTambién presenta un tamaño compacto, un peso ligero y una instalación fácil.
(3) El monitor de corriente consta de un sensor de muestreo de corriente, una pantalla digital, un circuito de medición de corriente, un circuito de alarma, un circuito de salida de señal estándar y un circuito de comunicación remota.Todos los componentes del circuito cumplen con las normas de calidad industrial y admiten un amplio rango de temperaturas de funcionamiento.
(4) Al adoptar una carcasa impermeable de aleación de aluminio con grado de protección IP66, el dispositivo puede funcionar al aire libre para un servicio a largo plazo.


Principales parámetros técnicos

1Objeto medido: Corriente del núcleo del transformador y de las piezas de sujeción
2- Rango de medición: CA 0~10A, resolución: 1mA
3Error de medición del medidor digital: ± 1% de la lectura
4Fuente de alimentación de funcionamiento: AC 220V ± 15%
5- Resistente Tensión: 500V entre el lado primario (lado de tierra) y el lado secundario (incluida la placa de circuito)
6Capacidad de sobrecarga: 10 veces la corriente nominal máxima
7Ambiente de trabajo: temperatura -30°C a 50°C, humedad relativa inferior al 80%
8. Señales del instrumento: sistema de dos cables de 4 ~ 20mA con fuente de alimentación DC24V incorporada
9. Modo de transmisión de comunicación: modo MODBUS RTU (unidad terminal remota)
10Distancia de transmisión de comunicación: 0~1000m
11Protocolo de comunicación: señal RS485 conforme con las especificaciones del protocolo Modbus
12Capacidad de salida de la señal del interruptor de alarma: AC220V/7A, DC220V/1A
13- Estructura de las viviendas:
(1) Dimensiones generales: 200 × 150 × 80 mm
(2) Peso: Aproximadamente 2 kg
