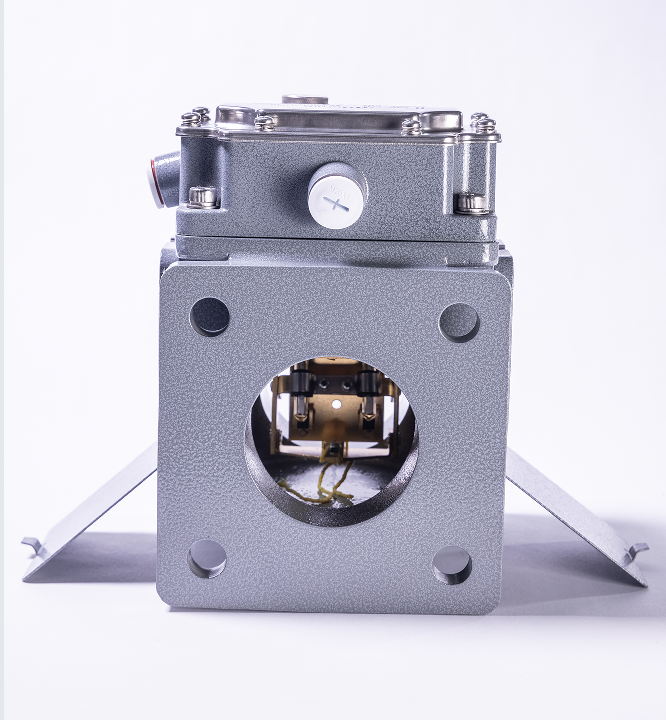

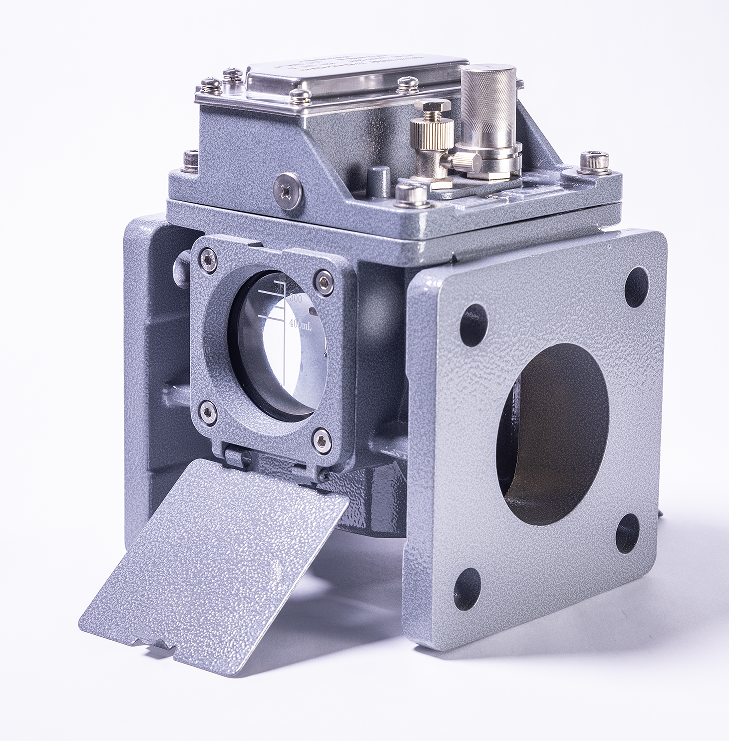

Αξεσουάρ μετασχηματιστών βυθισμένο σε σεισμικό λάδι ρελέ αερίου Τύπος ανοιχτού κυπέλλου

Ρελέ αερίου (τύπου ανοιχτού κυπέλλου) για μετασχηματιστή βυθισμένου σε λάδι

Επισκόπηση προϊόντος

Το ρελέ αερίου είναι μια προστατευτική συσκευή για μετασχηματιστές βυθισμένους στο λάδι. Τοποθετείται στον συνδετικό σωλήνα μεταξύ του καλύμματος της δεξαμενής του μετασχηματιστή και του συντηρητή λαδιού και μπορεί να τοποθετηθεί με σωλήνα οδηγό αέρα για να διευκολύνει την εξαέρωση αερίου στο έδαφος και τη δειγματοληψία λαδιού. Όταν ένα σφάλμα εσωτερικού μετασχηματιστή προκαλεί την αποσύνθεση του λαδιού για να δημιουργήσει αέριο ή ενεργοποιεί την απότομη ροή λαδιού, οι επαφές του ρελέ ενεργοποιούνται για να κλείσει το καθορισμένο κύκλωμα ελέγχου, εκπέμποντας αμέσως σήμα συναγερμού ή διακόπτοντας αυτόματα την παροχή ρεύματος στον μετασχηματιστή.


Συνθήκες Λειτουργίας

Επιτρεπόμενη θερμοκρασία λειτουργίας: -35°C έως +115°C

Μέθοδος εγκατάστασης: Η αξονική γραμμή του αγωγού ρελέ πρέπει να είναι παράλληλη με το κάλυμμα της δεξαμενής του μετασχηματιστή. Το άκρο που οδηγεί στον συντηρητή λαδιού μπορεί να είναι ελαφρώς ανυψωμένο, με την κλίση της αξονικής γραμμής σε σχέση με το οριζόντιο επίπεδο να μην υπερβαίνει το 4%.

Τεχνικές Παράμετροι

Σεισμική αντίσταση: Το ρελέ δεν θα δυσλειτουργεί υπό ημιτονοειδή δόνηση σε συχνότητα 4–20 Hz και επιτάχυνση 4 g.
Βαθμολογία προστασίας εισόδου (IP): IP55.
Σημείωση: Το προϊόν είναι εγγενώς αδιάβροχο. Μια ασπίδα βροχής για ειδικές εφαρμογές πωλείται χωριστά.
Απόδοση στεγανοποίησης: Δεν πρέπει να υπάρχει διαρροή όταν το ρελέ είναι πλήρως γεμάτο με λάδι μετασχηματιστή και υπό πίεση στα 200 kPa σε θερμοκρασία περιβάλλοντος για συνεχή διάρκεια 20 λεπτών.
