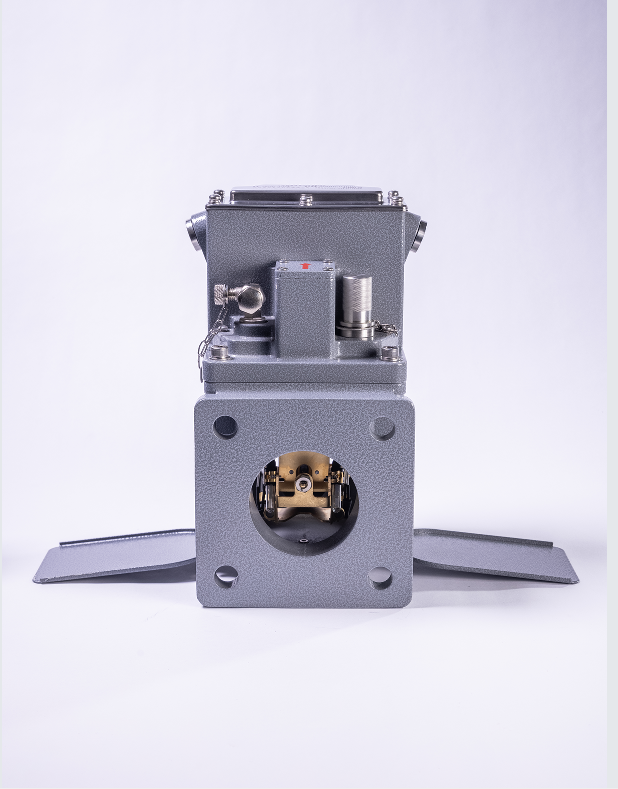

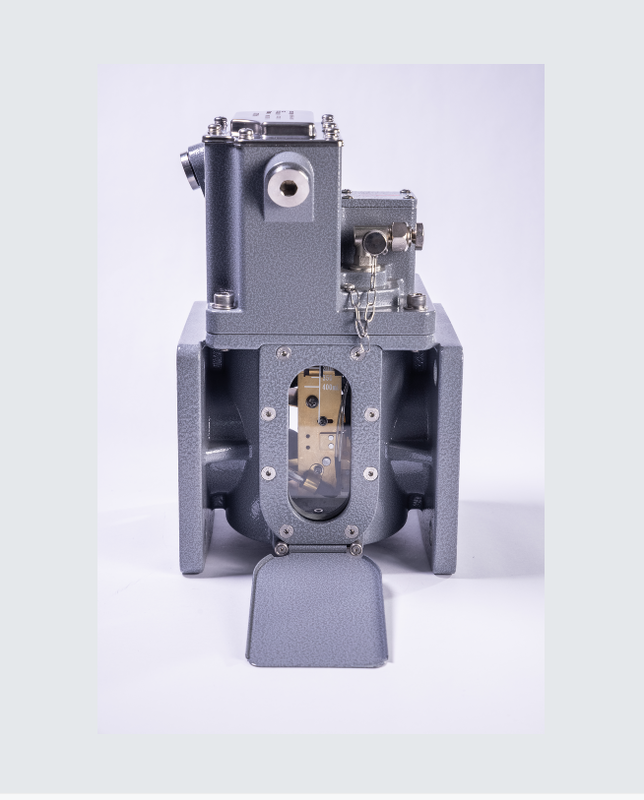

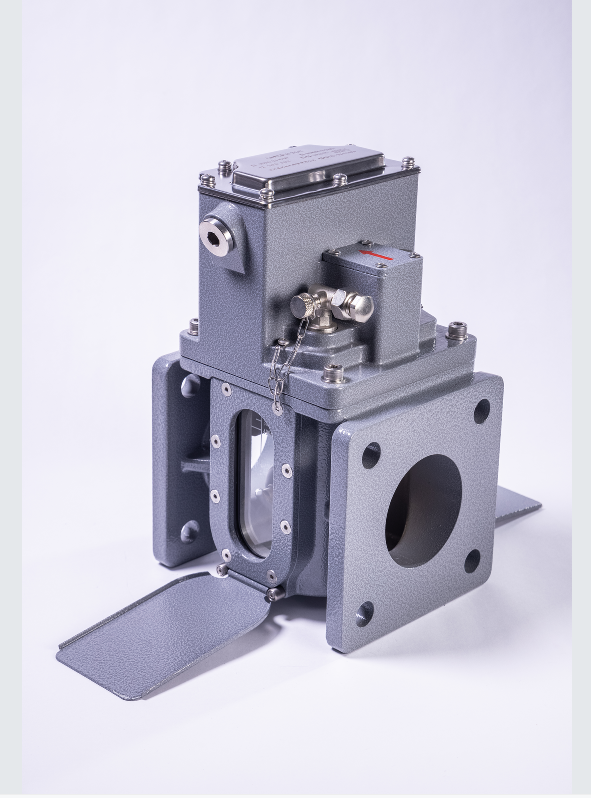

Smart Substation Digital Gas Relay IP55 voor de bewaking van de transformator

Digitale gasrelais voor transformator


Productoverzicht

The digital gas relay is a new-generation intelligent device developed in compliance with the latest requirements of State Grid Corporation of China for digital remote-transmission products deployed in smart substationsHet behoudt alle functies van conventionele gasrelais en is ingebed met hoge precisie sensoren om gasophopingsgegevens te verzamelen, de gegevens naar terminals te verzenden en de metingen ter plaatse weer te geven.die de bedrijfs- en onderhoudsbelasting drastisch vermindert en de efficiëntie van de inspectie verbetertHet kan lokaal meer dan 10.000 stukken ruwe gegevens opslaan, wat voldoet aan de specificaties voor digitale meters van slimme substations van het staatsnet.


Werkomstandigheden

(1) Toegestane werktemperatuur: -40°C tot 105°C; de helling van het montagevlak mag niet meer dan 4 graden bedragen.
(2) Installatiewijze: de pijpleidingsax van het relais moet parallel zijn aan de transformator-tankbekleding.terwijl de as horizontaal is.


Werkingsbeginsel

De relais is tijdens de normale werking volledig gevuld met transformatorolie, waarbij de drijver in een opwaarts gekantelde positie wordt gehouden.gas dat wordt gegenereerd door ontbonden transformatorolie zich ophoopt in de luchtkamer aan het bovenste deel van de relaisDe op de vloeistof gemonteerde magneet zet de rietschakelaar in werking om het signaalcircuit te sluiten en een alarm af te luiden.
In geval van een ernstige storing van de transformator, veroorzaakt de onmiddellijke drukstorm in de olietank een oliehammer die de bufferplaat raakt.Zodra de baffle draait naar een vooraf ingestelde limiet positie, de ingebouwde magneet sluit de rietschakelaar om het afstotingscircuit te activeren, waardoor de transformator zonder voorafgaand alarm rechtstreeks wordt afgesneden om de transformator te beschermen tegen schade.Dit product gebruikt sensoren met hoge precisie om de bovenstaande operationele informatie in realtime te detecteren en gegevens naar de monitorterminal te uploaden.


Technische parameters

Seismische weerstand: de relais zal niet storen bij sinusvormige trillingen bij een frequentie van 4 ′ 20 Hz en een versnelling van 4 g.
Indringingsbescherming (IP): IP55.
Opmerking: het product is van nature regenbestendig.
Afdichtingsprestaties: er mag geen lekkage optreden wanneer het relais volledig is gevuld met transformatorolie en gedurende 20 minuten aanhoudend onder druk wordt gezet tot 200 kPa bij omgevingstemperatuur.
